智能制造产线实训系统
工业套件产线级旗舰
SMG-021 智能制造产线实训系统智能制造产线实训系统
SMG-021 · 具身智能套件

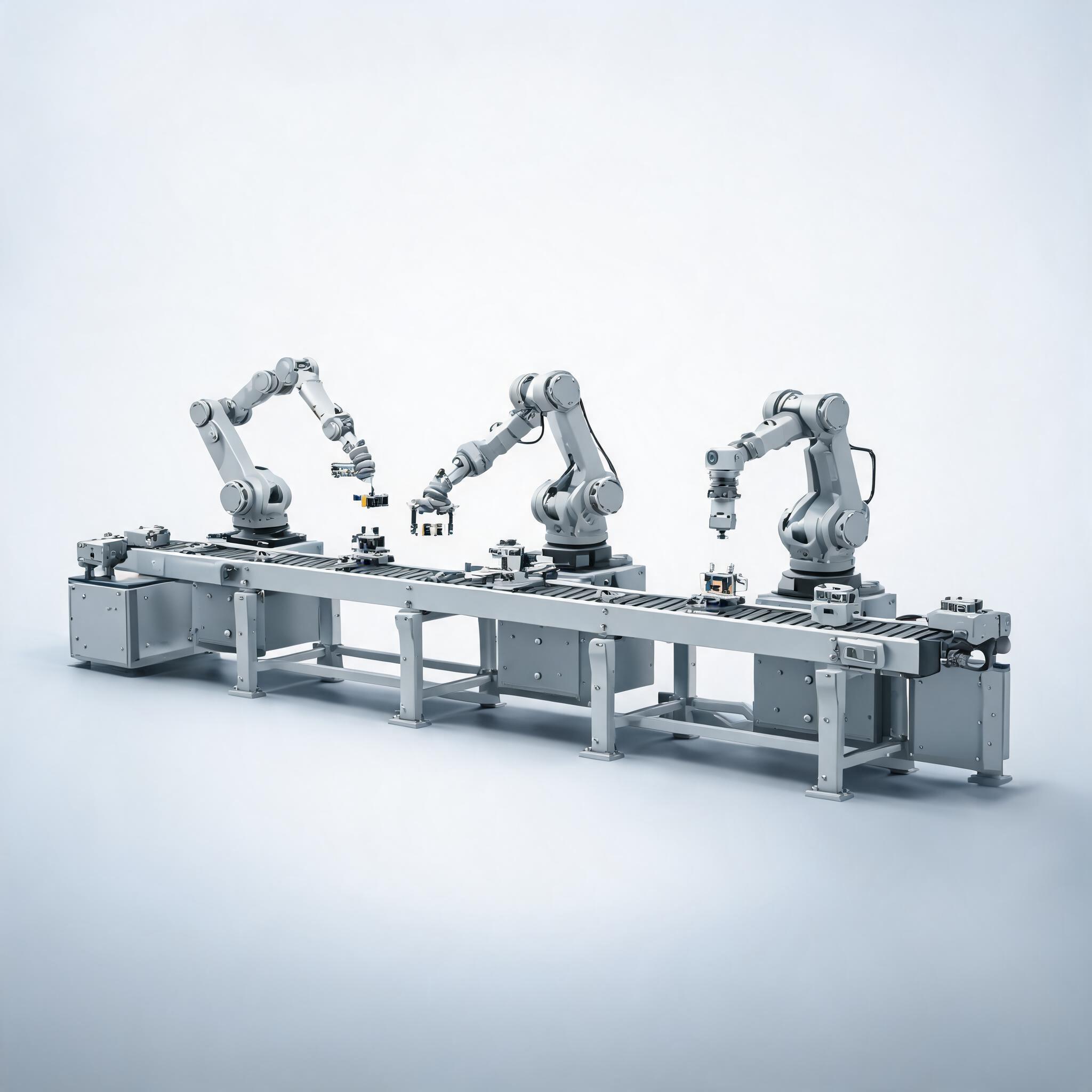

智能制造产线实训系统

智能制造产线实训系统：上下料—装配—检测—仓储多工位联动，MES 看板与数据采集。

▸ 多工位产线▸ MES 看板▸ 数据采集▸ 综合实训
¥128,000含配套课程与代码仓库权限
  • 工位数量4 个（上下料 / 装配 / 检测 / 仓储），可扩展
  • 机器人六轴工业机器人 ×2（上下料 + 装配）
  • 输送系统多段可调速输送线 + 定位工装
  • 检测工位工业相机视觉检测单元 ×1
  • 仓储工位立体料仓 / 成品出料工位 ×1
  • 主控 PLC工业 PLC（支持 Modbus / Profinet）
  • MES产线数据看板 + 报表系统（支持数据上云）
  • 通信Ethernet / Profinet / Modbus TCP / 数字 I/O
Overview

产品概述

SMG-021 是一套多工位联动的智能制造产线实训系统，也是水木硅谷工业产品线中集成度最高的方案。它把工厂里分散的自动化单元串成一条完整的线：机器人上下料、精密装配、视觉检测、成品入库，物料沿输送系统依次经过各工位，全程无人干预。

产线的教学价值在于「系统思维」。单台机器人跑得再快，如果上下游节拍不匹配，整线效率依然低下——这正是智能制造要解决的核心问题。学生需要在产线上理解节拍平衡、缓冲区设计、故障停机与恢复等真实工程命题。

系统配备 MES 看板，实时采集每个工位的产量、节拍、良率与设备状态，并支持数据上云与报表导出。学生不仅能操作设备，还能读懂数据、分析瓶颈、提出优化方案，完成从「会操作」到「懂系统」的跨越。

智能制造的核心命题，从来不是「让每台设备更快」，而是「让整条线更顺」。四台设备各自跑得再快，只要上下游节拍不匹配、缓冲区设计不合理，整线效率就会被最慢的一环锁死。这条产线的教学价值正在于此：学生不只在操作设备，更在读懂数据、寻找瓶颈、验证优化——这才是智能制造真正需要的人。

Highlights

核心亮点

🏭

四工位联动

上下料 + 装配 + 检测 + 仓储四工位串线，物料全程自动流转。

📊

MES 数据看板

实时采集产量、节拍、良率与设备状态，支持报表导出与数据上云。

⚖️

节拍平衡实训

学生实测各工位节拍、找出瓶颈并优化，理解产线效率的系统性。

🔍

视觉质检

在线视觉检测工位，判定合格与不良品并自动分流，覆盖质量管控知识。

🔗

多系统集成

机器人、PLC、视觉、传感、MES 多层集成，覆盖智能制造完整技术栈。

🧩

可扩展模块

支持增配工位、AGV 对接与数字孪生仿真，可按学校需求分期建设。

Hands-on Projects

项目实战

每个项目都有明确目标、可执行步骤与交付产出，学完即可写进作品集或课题报告。

PROJECT 01

项目一 · 产线节拍测量与瓶颈定位

任务目标：测出整线节拍并找出真正的瓶颈工位。

  1. 在 MES 看板上读取各工位的单件耗时与等待时间
  2. 计算各工位理论产能与整线实际产能，找出差距来源
  3. 用秒表法抽样验证（看板数据要与现场实测一致）
  4. 定位瓶颈工位，并判断瓶颈属于「设备慢」还是「等待多」
  5. 提出一版改进假设（调整速度/增加缓冲/优化动作顺序）

交付产出：产出：一份产线节拍分析报告 + 瓶颈定位结论

PROJECT 02

项目二 · 缓冲区与整线优化

任务目标：通过调整缓冲区与调度策略提升整线产能。

  1. 在瓶颈工位前后增加或调整缓冲位，观察上下游等待时间变化
  2. 对比「无缓冲」与「有缓冲」两种配置下的整线产出
  3. 调整各工位速度配比，验证「提速瓶颈」与「限速非瓶颈」的效果
  4. 加入故障模拟（人为让某工位停机），观察缓冲对产能损失的吸收能力
  5. 输出：优化前后的产能对比与结论

交付产出：产出：整线优化方案 + 产能提升量化结果（可直接用于答辩与报告）

PROJECT 03

项目三 · 质量数据与追溯

任务目标：用视觉质检数据建立产品追溯与不良分析流程。

  1. 在检测工位配置视觉判定标准（尺寸/外观/缺陷）
  2. 让不良品自动分流并记录不良类型
  3. 在 MES 中建立「工单—产品—工序—检测结果」的追溯链
  4. 统计一周的不良分布，找出主要不良类型与对应工位
  5. 提出针对主要不良的改进措施并验证效果

交付产出：产出：可追溯的质量数据链 + 一份不良分析改进报告

Learning Path

课时大纲与学习路径

阶段 / 模块内容要点课时完成后可达成
模块一 · 产线与系统认知（8 课时）工位构成、控制层级、PLC 与 MES 的关系、安全规程8 课时读懂产线结构与数据流
模块二 · 工位操作与调试（10 课时）机器人编程、视觉检测配置、输送与定位调试10 课时能独立调试各工位
模块三 · 节拍与瓶颈分析（8 课时）节拍测量方法、瓶颈识别、缓冲与调度策略8 课时完成节拍分析与优化方案
模块四 · 数据与 MES（8 课时）数据采集、看板配置、质量追溯与报表8 课时完成追溯链与报表
模块五 · 综合项目（8 课时）故障模拟与恢复、产能优化、答辩与报告8 课时提交完整项目报告并通过答辩
How It Works

技术原理讲解

不讲黑箱：把关键原理拆开说明，帮助学习者理解「为什么这样设计」。

瓶颈决定产能，这是铁律

整线产能等于最慢工位的产能减去停机损失。所以优化非瓶颈工位（让它更快）几乎不会提升总产能，反而可能增加库存堆积。这条看似简单的规律，是产线优化的第一原则，学生通过亲手测量会理解得格外深刻。

缓冲区是一把双刃剑

缓冲能吸收上下游的波动（例如上游短暂停机时下游继续工作），从而提高整线效率；但缓冲也意味着在制品库存增加、占地扩大、质量问题的发现被延迟。合理的缓冲大小需要通过数据分析确定，而不是「越多越好」。

数据采集为什么要分层

设备层（PLC）提供毫秒级的运行信号，产线层汇总到秒级的工位状态，管理层（MES）呈现分钟级以上的产能与质量指标。分层的好处是各层只处理自己需要的粒度，避免把海量原始信号直接压到管理软件上。这是工业软件常见的架构原则。

可追溯性为什么是质量的基石

当某一批次出现问题时，如果系统能立刻回答「这些产品经过了哪些工位、当时的参数是什么、检测结果如何」，排查时间能从几天缩短到几分钟。追溯能力本身不直接提升质量，但它让质量改进成为可能——这是智能制造相较于传统产线最本质的升级。

Specifications

技术参数

产线构成
工位数量4 个（上下料 / 装配 / 检测 / 仓储），可扩展
机器人六轴工业机器人 ×2（上下料 + 装配）
输送系统多段可调速输送线 + 定位工装
检测工位工业相机视觉检测单元 ×1
仓储工位立体料仓 / 成品出料工位 ×1
控制系统
主控 PLC工业 PLC（支持 Modbus / Profinet）
MES产线数据看板 + 报表系统（支持数据上云）
通信Ethernet / Profinet / Modbus TCP / 数字 I/O
安全与环境
安全安全围栏、安全门锁、急停回路、光栅（选配）
电源三相 380V 50Hz
场地建议不小于 8 × 5 米，承重 ≥ 500 kg/m²
教学资源
课程课时配套 42 课时产线集成课程
资料实训指导书、工艺卡、评分表、故障排查手册

* 以上参数为标准配置实测值，受使用环境影响可能存在合理偏差；支持按项目需求定制配置，具体以合同技术附件为准。

In the Box

包装清单

  • 产线主框架与输送系统 ×1
  • 六轴工业机器人 ×2（含控制柜与示教器）
  • 视觉检测工位 ×1
  • 立体料仓 / 出料工位 ×1
  • PLC 控制柜与安全系统 ×1
  • MES 看板软件与工控机 ×1
  • 配套工装夹具与实训物料 ×1 套
  • 42 课时课程包 ×1
  • 安装调试、联调培训与验收服务 ×1
Scenarios

适用场景

智能制造 / 工业工程专业实训中心产线集成与系统集成课程技能大赛产线集成赛项集训校企共建智能制造示范线
Courses

配套课程

Optional Upgrades

配件与升级

按学习阶段逐步加装，一套平台可以持续用到更高阶的项目与课题。

配件 / 升级项说明参考价
AGV/AMR 对接模块产线与移动机器人对接，实现物料自动转运询价
数字孪生仿真包产线三维仿真与虚拟调试询价
视觉质检升级包更高分辨率相机与缺陷检测算法询价
扩展工位（第 5/6 工位）按教学需要增配工位询价
产线级备件包易损件与关键备件，保障连续教学询价
教师培训与课件包现场联调培训 + 完整可编辑课件含交付服务
Troubleshooting

常见故障排查

课堂上最常遇到的几类问题与处理办法，先自查再求助，效率更高。

现象可能原因排查 / 处理
整线时快时慢、产能不稳定上下游节拍不匹配，缓冲不足先测节拍找瓶颈；在瓶颈前后增加缓冲位；限制非瓶颈工位速度避免堆料
MES 看板数据与现场不符采集点位配置错误或通信丢包核对 PLC 采集点位与信号类型；检查通信质量与心跳；对关键数据加时间戳
某个工位频繁停机定位不准、来料姿态不一致或程序缺少异常处理检查工装定位与来料一致性；完善程序的异常分支（超时、抓空、检测失败）
故障后整线恢复慢缺少恢复流程与缓冲设计制定标准恢复流程（清线、复位、重新启动顺序）；用缓冲吸收短时故障
Selection Guide

选型对比

不确定选哪一套？这里是同系列产品的定位差异，也可直接咨询顾问获取推荐。

型号定位与本品差异
SMG-021 智能制造产线实训系统工业 · 产线级（本型号）四工位联动 + MES + 数据采集，产线集成教学，¥128,000
SMG-016 工业六轴机器人实训工作站工业 · 单站单工位操作与编程（考证基础），预算更友好
SMG-018 视觉引导分拣实训平台 + SMG-019 码垛工作站工业 · 组合按模块分阶段建设，逐步过渡到整线，投资更灵活
Delivery & Service

交付与服务

FAQ

常见问题

这是整套交付吗？
是。含产线主体、机器人、视觉、MES 与全部软件授权，并提供上门安装、联调与验收服务，交付周期通常 12–20 周。
场地要求高吗？
需要不小于 8×5 米的场地、三相电源与合格承重地面；我们会在方案阶段提供场地规划图与水电要求说明。
能分期建设吗？
可以。支持先建核心工位（上下料 + 装配），后续按预算增配检测、仓储与 AGV 对接模块。
MES 是现成的还是定制的？
提供标准看板与报表模板，可按学校课程需要定制数据字段与展示维度。
老师培训怎么安排？
交付含现场联调培训，另提供教师进阶培训与完整课件，协助学校直接开课。
场地和投入大概什么量级？
需要不小于 8×5 米的场地、三相电源与合格承重地面；设备为产线级投入，具体配置与报价需按学校课程需求与预算定制，我们会在方案阶段提供分期建设建议。
交付周期多久？
含定制与联调的标准交付周期为 12–20 周（取决于配置与场地准备情况）。建议在场地水电改造完成前启动设备生产，以缩短整体周期。
MES 是现成的还是定制的？
提供标准看板与报表模板（产量、节拍、良率、设备状态），可按学校教学需要定制数据字段、展示维度与报表格式。
Related

相关推荐

工业六轴机器人实训工作站
SMG-016

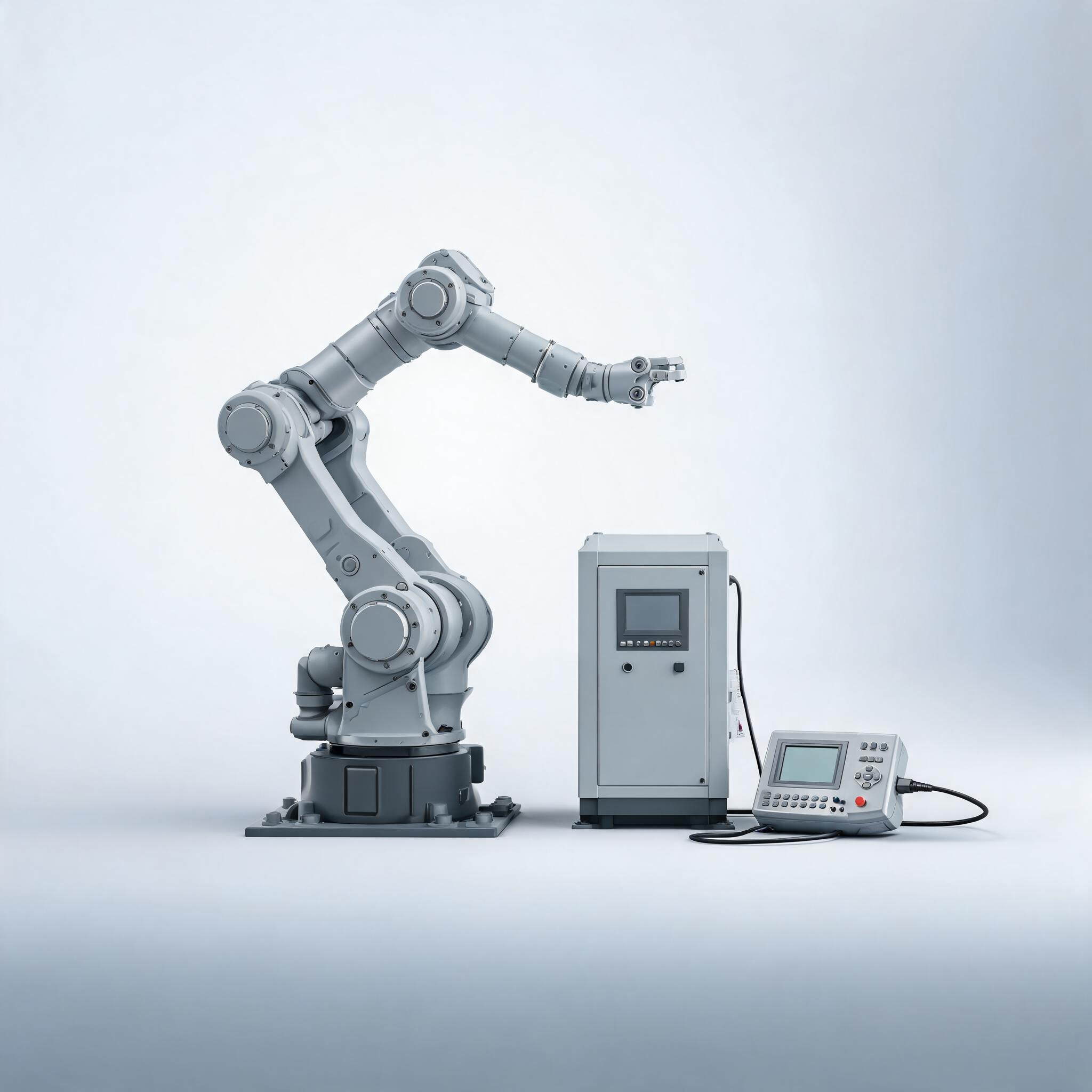

工业六轴机器人实训工作站

六轴工业机器人 + 控制柜 + 示教器 + 气动夹爪 + 传送带，PLC 联动，对标 1+X 职业技能考证与技能大赛。

查看详情 →
视觉引导分拣实训平台
SMG-018

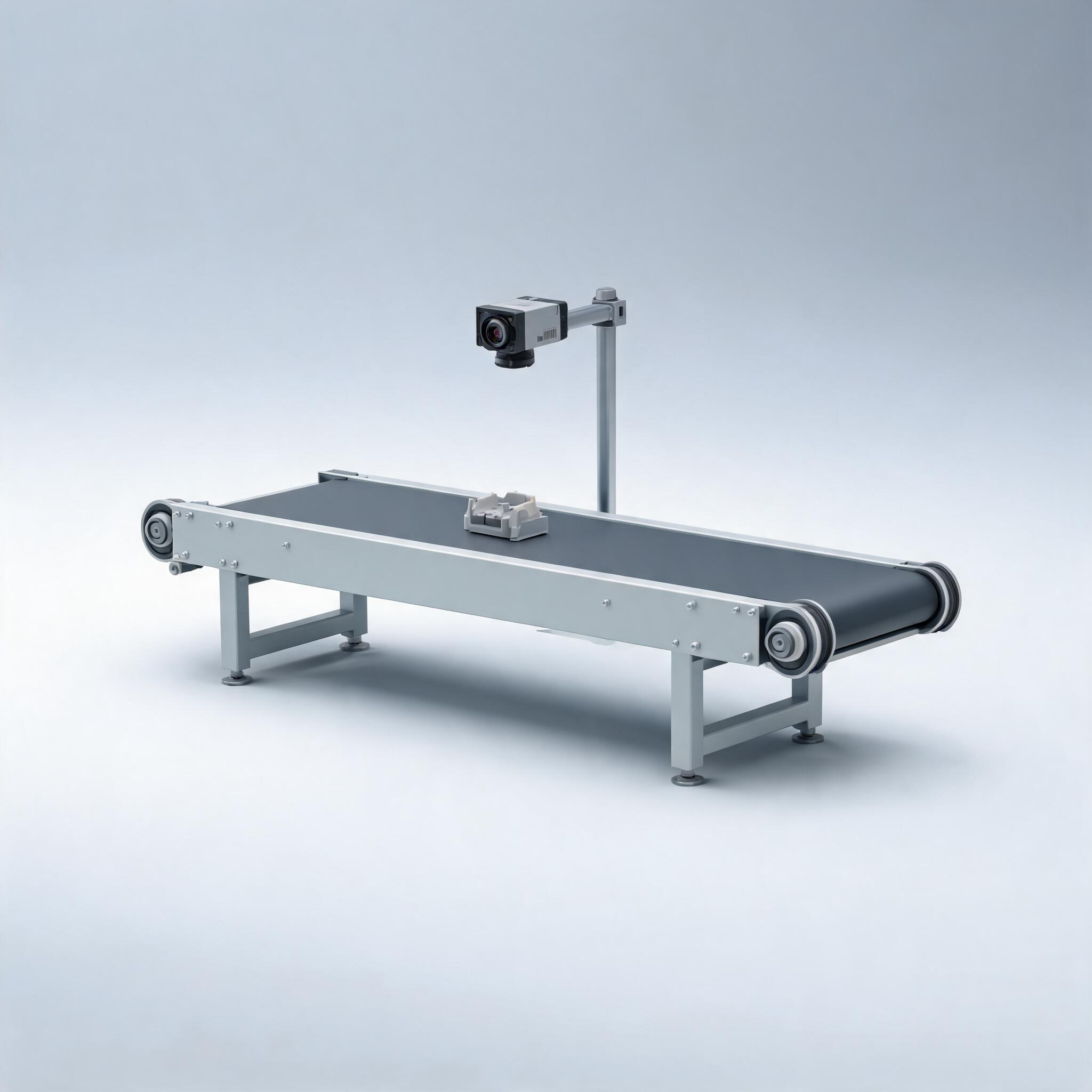

视觉引导分拣实训平台

工业相机 + 传送带 + 气动夹爪，视觉定位、识别与分拣全流程，覆盖机器视觉与机器人集成两大课程。

查看详情 →
工业机器人码垛工作站
SMG-019

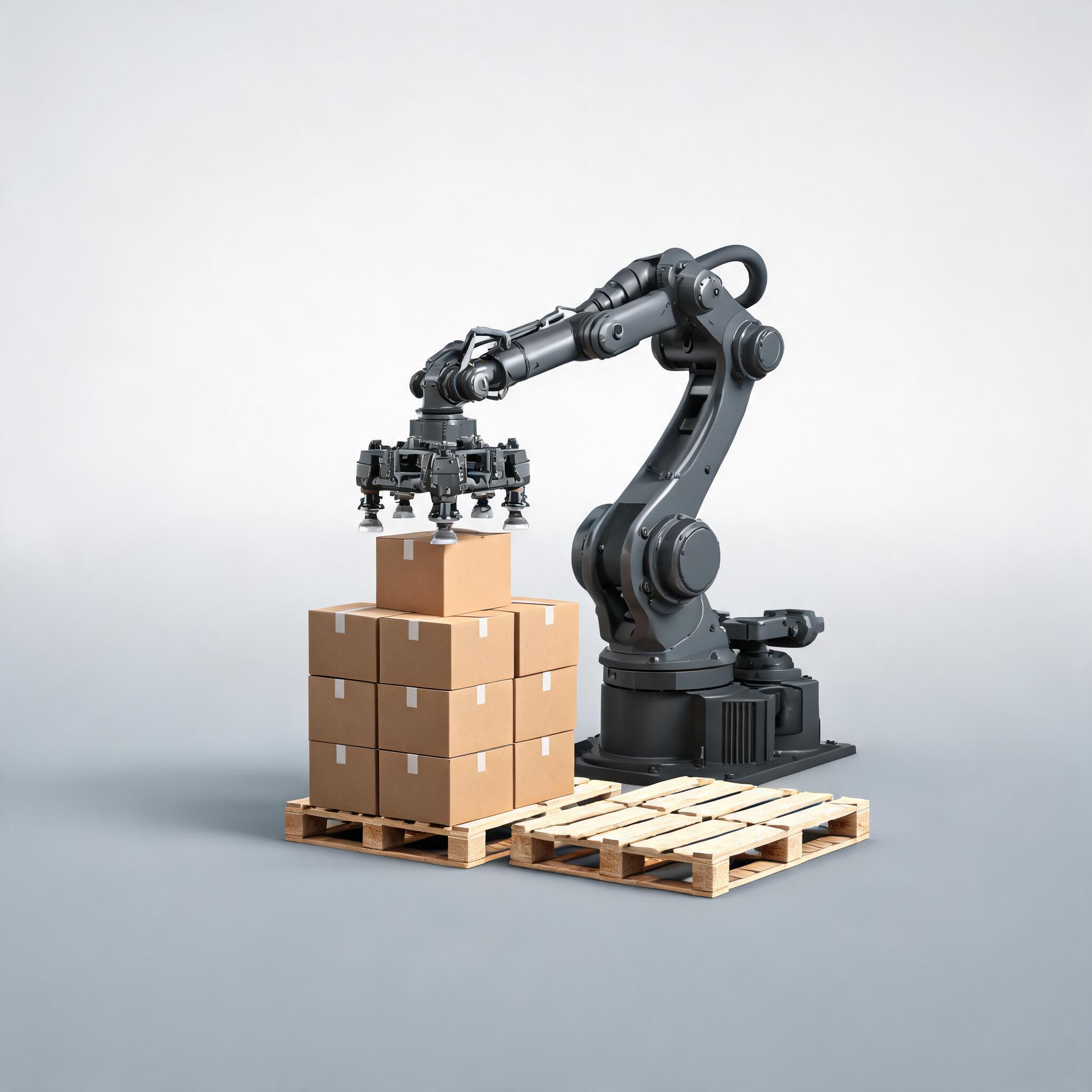

工业机器人码垛工作站

六轴机器人 + 专用夹具 + 料垛输送，示教编程与轨迹优化，物流仓储自动化实训场景。

查看详情 →
Benchmark

对标参考

以下为公开资料对标的同类产品参数与参考价，用于选型参照。

对标产品 / 型号厂商 / 生态关键参数参考价
西门子 / 罗克韦尔 数字化产线Siemens / Rockwell多工位联动 + PLC + MES + 数据采集（ISA-95）按方案报价
院校智能制造实训线教育装备厂商上下料/装配/检测/仓储 + 看板按方案报价

SMG-021 产线实训系统对标西门子/罗克韦尔的数字化产线架构（设备层—产线层—管理层分层，MES 数据采集），覆盖节拍、缓冲与质量追溯。
